Kotvy popruhu jsou svařené výztužné záplaty spíše než sešívané přílohy, protože přišití kotvy popruhu k voděodolné skořepině umístí shluk otvorů pro jehly v místě nejvyššího namáhání na výrobku. Plocha záplaty je dimenzována tak, aby se zatížení ve smyku přenášelo přes širokou svařovanou plochu a kotevní záplaty jsou na začátku každého běhu testovány odlupováním.
Nosné zatížení je přibližně 5,1 kg – pouzdro o hmotnosti 1,1 kg plus 4 kg střelná zbraň – rozdělené mezi dva kotevní body, každý staticky zhruba 2,55 kg. Chůze zatěžuje kotvy cyklicky a maximální zatížení při každém kroku překračuje statickou hodnotu, což je stav, který reprodukuje testování únavy kotvy.

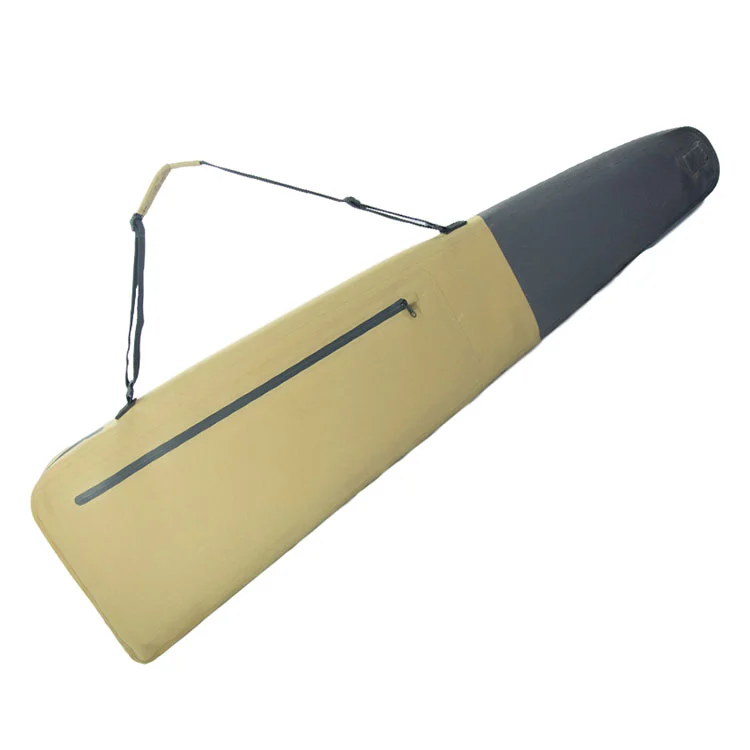

Nastavitelný ramenní popruh na svařených kotevních bodech
| Živel | Obrázek nebo Detail |
| Hmotnost pouzdra | cca. 1,1 kg |
| Typická střelná zbraň | cca. 4 kg |
| Celková nesená zátěž | cca. 5,1 kg |
| Kotevní body jej nesou | 2 |
| Zatížení na kotvu, statické | cca. 2,55 kg |
| Zatížení na kotvu při pohybu | Vyšší; vrcholy při každém kroku a zdvihu |
| Nošení přes rameno | Jeden |
Statická čísla případ podceňují. Chůze zatěžuje kotvu spíše cyklicky než stabilně a vrchol každého kroku musí reprodukovat únavové testování.
Přišití popruhové kotvy k voděodolné skořepině umístí shluk otvorů pro jehly do bodu nejvyššího namáhání na produktu. Je to místo, kde pouzdro prosakuje jako první a kde jsou perforace zátěží opracovávány nejvíce.
Jak je postavena ta naše.K čelu skořepiny je přivařena výztužná záplata a k záplatě se připojuje řemínek. Zátěž se šíří do záplaty a přes svařovanou oblast spíše než se soustřeďuje v bodech stehu a bariéra zůstává spojitá.
Proč na ploše záplaty záleží.Malá náplast soustřeďuje pod zatížením napětí odlupování na svém okraji. Náplast je dimenzována tak, že svařovaná oblast přenáší zatížení ve smyku přes širokou plochu, spíše než aby se odlupovala na úzkém obvodu.
Jak se to ověřuje.Kotevní záplaty se testují odlupováním na začátku každého běhu podél švových svarů a testování ponořením se provádí na hotových jednotkách se zatížením působícím na kotvy spíše než na holé skořepiny.
Ploché 8 cm pouzdro visí jinak než tuba. Jednopáskové vodotěsné tělo pistole má širokou přední část na zádech a úzký okraj, takže umístění kotvy rozhoduje o tom, zda jede naplocho, nebo se při chůzi otáčí z okraje.
| Variabilní | Účinek | Jak se to nastavuje |
| Rozteč kotev | Závěsný úhel podél těla 122 cm | Nastavte tak, aby pouzdro viselo paralelně, nikoli nosem dolů |
| Pozice kotvy přes obličej | Zda plochý obličej zůstane na zádech | Umístěný tak, aby široký obličej zůstal plochý |
| Šířka popruhu | Kontaktní tlak na jedno rameno | 38 mm až 75 mm; polstrovaný nad 50 mm |
| Rozsah nastavení | Nosná výška přes vrstvené oblečení | Rozšířený sortiment pro trhy v chladném počasí |
| Odstranitelnost | Zda pouzdro skladuje naplocho | Standardně odnímatelné |
Pouzdro, které se otočí okrajem, představuje svůj nejužší rozměr k rameni a zarývá se dovnitř. Udržení širokého obličeje na zádech je rozhodnutí o umístění kotvy spíše než popruh.
| Upřímně řečeno: celých 5,1 kg sedí na jedno rameno. Na vzdálenost, která způsobuje asymetrickou únavu, žádný design popruhu neodstraňuje a zabírá jednu ruku při držení pouzdra na nerovném terénu. Přepínání ramen každých deset až patnáct minut značně prodlužuje pohodlné nošení a zákazníci, kteří jdou na skutečnou vzdálenost, by měli mít místo toho konfiguraci se dvěma popruhy. |
| Položka | Specifikace |
| Model | SL-E603 |
| Typ produktu | Plně svařované vodotěsné pouzdro na pušku |
| Velikost | 122 × 30 × 8 cm (odhad) |
| Hmotnost | cca. 1,1 kg (odhad) |
| Vnitřní kapacita | cca. 25–30 l |
| Materiál pláště | 840D TPU laminovaná tkanina |
| Konstrukce | RF svařované, jednodílné tělo |
| Typ švu | Vysokofrekvenčně svařované, tepelně svařované hrany |
| Hodnocení voděodolnosti | IPX7 |
| Uzavření | Voděodolný zip |
| Kapsa na příslušenství | 1 svařovaná vodotěsná kapsa na zip |
| Profil | Zaoblená komora pažby, zúžená komora hlavně |
| Nést | Nastavitelný odnímatelný ramenní popruh + vyztužená rukojeť |
| Colorways | Khaki / Černá / Army Green, dvoubarevná |
| Kompatibilita se střelnými zbraněmi | Lovecké, závorové, taktické pušky; brokovnice |
| MOQ | 300 ks |
| Ukázka dodací lhůty | 7–10 dní |
| Průběh výroby | 30–45 dní |
| OEM / ODM | Podporováno |
| Původ | Čína |
| Volba | Poznámky |
| Šířka popruhu | 38 mm, 50 mm nebo 75 mm; polstrovaný nad 50 mm |
| Rozteč kotev | Nastavuje úhel zavěšení těla 122 cm |
| Umístění kotvy | Umístěno tak, aby široký obličej držel na zádech |
| Rozsah nastavení | Rozšířeno pro vrstvené trhy v chladném počasí |
| Rychloupínací hardware | Pro programy s průvodcem a na lodi |
| Upgrade dvojitého postroje | K dispozici na stejných pozicích svařovaných kotev |
| Zacházet s | Vyztužený, svařovaný držák |
| Odnímatelnost popruhu | Standardně odnímatelné, takže pouzdro lze uložit naplocho |
1. Vstupní kontrola tkaniny a zkouška svařitelnosti
2. Nastavení parametrů svařování a test odlupování prvního artiklu
3. Přesné řezání a RF svařování komorového pláště
4. Utěsněný zip a připevnění svařované kapsy
5. Výztužné záplatové svařování na potvrzených místech kotvení
6. Upevněte upevňovací prvky popruhu a rukojeti ke svařovaným záplatám
7. Test odlupování kotvy a kontrola zavěšení v naloženém stavu
8. Ověření ponoru se zatížením působícím na kotvy
9. Závěrečná kontrola a exportní balení
| Kontrola | Metoda | Frekvence |
| Oblast záplatového sváru | Měřeno podle schválené specifikace | Odběr vzorků |
| Slupka náplasti kotvy | Destruktivní kůra na vzorové náplasti | Začátek každého běhu |
| Vzhled záplatového svaru | Vizuální v obou kotevních polohách | 100 % |
| Úhel zavěšení | Naložený kufr zavěšen a pozorován | Odběr vzorků |
| Uchycení seřizovače | Zatížení aplikované v nastavené délce | Odběr vzorků |
| Ponoření pod zatížením kotvy | Stav IPX7 se zatížením u kotev | Podle schváleného plánu odběru vzorků |
| Soud | Metoda | Výsledek |
| Cyklické zatížení kotvy | Opakované zatěžované cykly reprodukující špičky chůze | Žádné oddělování nebo deformace záplat |
| Slupka náplasti kotvy | Destruktivní odlupování navařené záplaty | Před oddělením náplasti se rodičovská látka roztrhla |
| Ponoření pod zatížením | Zatížení aplikováno na kotvy a poté ponořeno | Žádné vniknutí do žádné polohy kotvy |
| Úhel zavěšení | Naložený kufr zavěšený v klidu | Zavěšený paralelně; široký obličej zůstal vzadu |
| Rotace na hraně | Pouzdro přenášeno přes smíšený terén | Široký obličej zachován; žádné zapínání na okraj |
| Nastavovací prokluz | Trvalé zatížení v nastavené délce | Nastavení délky zachováno |
| Tlak na popruh | 38 mm proti 75 mm polstrované při stejné zátěži | Širší polstrovaný popruh zhruba na polovinu snížil kontaktní tlak |
Krátké přesuny mezi vozidlem, lodí a stánkem; polohy vsedě, kde postroj nelze přepnout; řízené operace s častými přechody klientů; stojánek a nástup na plošinu s jednou rukou přidržovanou; použití dosahu a hole s opakovanými krátkými pohyby; a jakýkoli program, kde na rychlosti zapínání a vypínání záleží více než na vyvážené zatížení na vzdálenost.
Klienti byli požádáni, aby stáli v nestabilních člunech a sundávali pouzdra na postroje. Jediný popruh se uvolní vsedě jedním pohybem. Dodali jsme rozšířený rozsah nastavení pro objemné vrstvy a rychloupínací kování na svařovaných kotvách. 380 ks, 42 dní.
Stížnosti se týkaly toho, že se pouzdro na delších nosičích otáčelo z boku a kopalo do ramene. Příčinou bylo umístění kotvy přes obličej spíše než samotný popruh a přemístění kotev udrželo široký obličej na zádech. 500 ks, 43 dní.
Délka popruhu pro nošení bez vrstev jezdila vysoko pod paží, jakmile bylo zimní oblečení. Rozšířili jsme rozsah nastavení a namontovali širší polstrovaný popruh, který také snížil kontaktní tlak při těžkém svrchním oblečení. 450 ks, 44 dní.
"Otáčel se do strany a zařezával se. Změnil jsi místo, kde sedí kotvy, ne popruh, a zastavil se."
— produktový manažer, distributor
"Všechno visí na dvou svařených záplatách. Požádali jsme o odlupovací test na těchto konkrétně a už jste to měli."
— Vedoucí kvality, dovozce
"Nikdo se teď ve člunu nepostaví. Jeden pohyb, posazení, hotovo."
— Head Guide, Boat-Based Operation
Přibližně 5,1 kg celkem — 1,1 kg pouzdro plus 4 kg střelná zbraň — přes dva svařené body, zhruba 2,55 kg každý staticky. Chůze je cyklicky zatěžuje a vrchol každého kroku je vyšší než statická hodnota.
Protože šití klade na voděodolnou skořepinu shluk otvorů pro jehly v místě nejvyššího namáhání. Je to místo, kde by pouzdro prosakovalo jako první a kde jsou perforace zátěží opracovávány nejvíce.
Výztužná záplata je přivařena k čelu skořepiny a popruhový hardware se připojuje k záplatě, takže zatížení se šíří přes svařovanou oblast ve smyku, spíše než se soustředí na body stehu.
Malá náplast soustřeďuje pod zatížením napětí odlupování na svém obvodu. Náplast je dimenzována tak, že svařovaná oblast přenáší zátěž přes širokou plochu, spíše než aby se odlupovala na úzkém okraji.
Destruktivní odlupovací testování na vzorové záplatě na začátku každého běhu plus testování ponořením na hotových jednotkách se zatížením působícím spíše na kotvy než na holou skořepinu.
Umístění kotvy přes plochý obličej, nikoli popruh. Ploché pouzdro má široké čelo a úzký okraj a nesprávně umístěné kotvy ho nechávají otáčet, takže se úzký okraj zarývá do ramene. Umístění je nastavitelné.
Rozšíření z 38 mm na 75 mm polstrování zhruba na polovinu snižuje kontaktní tlak na stejné rameno bez změny hmotnosti. Je to nejúčinnější změna dostupná u produktu s jedním popruhem.
Ano. Zvedněte popruh přes hlavu, zatímco se tělo otáčí za sebou, a umístěte jej na druhou stranu. Přepínání každých deset až patnáct minut značně prodlužuje pohodlné nošení.
Dlouhé přiblížení, strmý nebo nerovný terén a jakékoli použití vyžadující obě ruce pro rovnováhu. Jediný popruh mění vyváženou zátěž za rychlost přechodu, která se vyplatí pouze tehdy, když jsou přechody časté a chůze krátké.
Stejné polohy svařovaných kotev akceptují konfiguraci se dvěma svazky, takže upgrade kabeláže lze specifikovat bez nového nářadí.
Ano, standardně, díky čemuž je ploché pouzdro uloženo ve svém 8 cm profilu, aniž by se pyšnil hardware.
MOQ 300 ks, vzorky za 7–10 dní, výroba za 30–45 dní, citováno EXW, FOB nebo CIF, s vývojem zahrnujícím šířku popruhu, rozteč a umístění kotev, rozsah nastavení, hardware a balení.
